行业创新｜安全阀内漏、起跳实时监测解决方案

安全阀作为预防事故发生的最后一道防线，其有效运行能够杜绝绝大多数安全事故。在国内近三万处重大危险源（危险工艺）场景中，安全阀的数量极为庞大，如大型化工厂/炼厂通常就配备有几千甚至上万台安全阀。行业数据显示，10-15%在运行的安全阀存在内漏问题。这种内漏现象在正常运行时很难被及时发现，不仅会造成能源浪费和经济损失，还可能引发安全事故，以及对环境造成危害。

目前，行业内对于安全阀状态的实时监测仍处于空白状态，存在重大隐患。传统方法如人工巡检、通过上下游工艺压力判断等手段难以实时发现安全阀内漏和起跳，尤其在大型化工厂/炼厂或火炬系统等安全阀数量众多的场景下，这些问题更加突出。

为解决上述问题，晓安数智自主创新研发了无线智能安全阀状态实时监测系统，实现了对安全阀内漏和起跳状态的实时监测，解决了行业痛点。

点击播放视频

晓安数智无线智能安全阀状态实时监测系统——避免重大事故发生的最后一道防线

化工企业有众多的重大危险源以及危险工艺，如果风险不能进行有效控制，极易导致泄漏，甚至火灾爆炸等严重后果，对生命、环境、财产及企业和社会发展等造成严重危害。

为了有效控制风险，除了采用安全工艺外，运营中还设置了自动控制系统，报警加人为干预，安全仪表系统，机械释放进行层层主动保护。其中机械释放是预防事故发生的最后一道保护层，安全阀是机械释放的最典型设备。

安全阀是一个自动机械装置，压力超标即快速起跳，安全释放压力，进而避免恶性事故的发生。确保安全阀有效，能杜绝绝大部分重大安全事故。

但是如果安全阀存在内漏，或者起跳过没有及时更换或重新标定时，有可能导致需要安全阀起跳时安全阀不能正常起跳，造成如泄漏，甚至火灾爆炸等严重后果。

另外安全阀起跳即被定义为事故，需要及时进行事故分析并进行相应整改。因此实时掌握安全阀状态，特别是内漏和起跳事件对于安全管控至关重要。

但是目前的方法如定检，巡检，通过上下游工艺压力判断等手段，存在不能及时发现安全阀内漏，不能实时抓取起跳事件以及不能快速定位安全阀起跳位置的问题，进而存在安全管理的重大隐患。

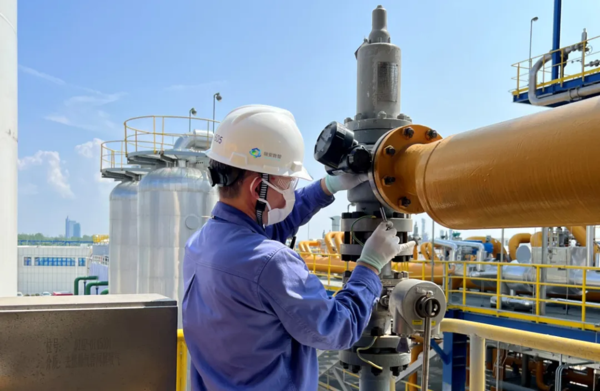

晓安数智自主创新研发推出了无线智能安全阀状态监测仪及系统，属国内首创。监测仪安装在安全阀出口管道位置，实时采集振动，超声以及温度信号，并结合数字信号处理、机器学习等算法进行边缘计算，计算结果通过WirelessHART无线通讯协议传输至网关，再连接到安全阀状态监测管理上位机软件平台。

平台对所有安全阀的实时状态 (内漏、起跳)进行监测和管理，帮企业守住了避免重大事故发生的最后一道防线，让企业管理者做到“心中有数”。

晓安数智无线智能安全阀状态监测仪具备如下特点：非侵入式简易快速安装，本安防爆，适应化工厂严酷环境，低功耗等。

晓安数智，数智化让化工生产更安全。

实时监测安全阀的内漏、起跳。

• 非侵入式简易安装：直接安装在安全阀出口管道位置，无需切割管道，无需动火作业

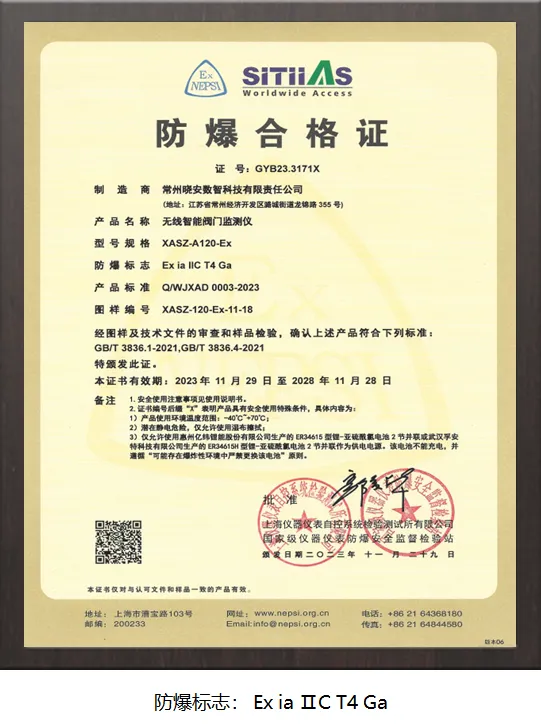

• 本安防爆：具有Ex ia ⅡC T4 Ga防爆标志，适用于化工厂严酷环境

• 低功耗设计：采用电池供电。21℃下，无线数据传输更新速率在1分钟时，电池可使用长达3年
